万蓝自组网电台SDR-A2-20W青岛与烟台海面60KM测试

万蓝自组网电台青岛与烟台海面60KM测试

测试时间: 2023-11-05
测试人员:项目客户和万蓝技术支持人员


一.测试目标

通过测试,来展示给客户对于我们电台外观,性能,延展性的一个全方位展示。

二.测试点位

地点A位于威海市一个实验园区海拔100左右,地点B烟台市金海湾酒店门口海边,两地相距约60KM,海面多径效应,大风海浪,雾的影响。


地点A                                                                                           地点B:




  • 威海市一个实验园区设备为 AnyMesh-SDR-A2-2*10W 背负式自组网电台,我们称其为电台A,园区内人手托举电台,本地电脑连接该电台用以接收远处灌包数据

  • 烟台市金海湾酒店门口海边 同样放置AnyMesh-SDR-A2-2*10W背负式自组网电台,我们称其为电台B,连接手咪实现实现语音对讲,本地电脑连接该电台用以接收远处灌包数据。

  • 测试拉距距离

  • 0b72b0064ea6e583458c189f918eb76

三.测试设备

自组网车载背负台

产品名称ANYMESH-SDR-A2(20W)自组网背负台
所属类别自组网背负台(基站)
产品型号ANYMESH-SDR-A2(20W)
产品简介ANYMESH-SDR-A2背负基站型自组网设备机动灵活,可将设备背负于身后,减轻额外重量或作为中继基站固定放置。开机上电即可自动建链组网,无需额外配置工作。每台背负基站节点无需通过中心节点转发数据信息,所有节 点都可同时作为数据信息采集节点、中继转发节点 以及数据信息输出节点。组网方式随环境动态变化,满足多场景应用需求。设备在无遮挡环境下传输距离可达50KM 以上,有效应用于各种严峻环境领域
该车载背负型自组网电台,采用万蓝通信新一代多跳自组网协议的无线电技术,具备对抗复杂信道环境能力,实现在复杂场景下完成单兵、车辆、无人机等机动点、固定点之间的无中心同频自组网宽带业务传输。
设备本身内置大容量锂电池,设计紧凑,具备单通道2*10W,双通道20W的发射功率,满足用户在紧急场景下快速建立专用网络,为用户的语音、消息、视频等IP数据 业务提供稳定的传输通道。
该产品具有软件无线电特性,非常适用于军事、消防领域;同样也适用于移动车辆、 船只装备,实现车与车,车与人之间无间断通信。
广泛应用于智慧城市、部队单兵、公安武警、消防救援、应急车队通信、人防边防、海上无人船、特种机器人等领域。

四.测试过程

自组网设备测试
项目测试方法测试结果备注
20W自组网电台功率20W,信道带宽10MHz,MIMO模式
10MHz均值7.62,
60公里带宽灌包测速
全向玻璃钢天线天线4根频率范围1200-1500MHz;天线增益8dBi频率范围1200-1500MHz;天线增益4.5
软件PC相关工具iperf3软件2套包含网管软件系统
配件网线、语音线、手咪高约3米

五.测试结果

1 .60公里10MHz,20W点对点8dbi天线链路显示

b124165109ab99022f0ec9dcfa475c0

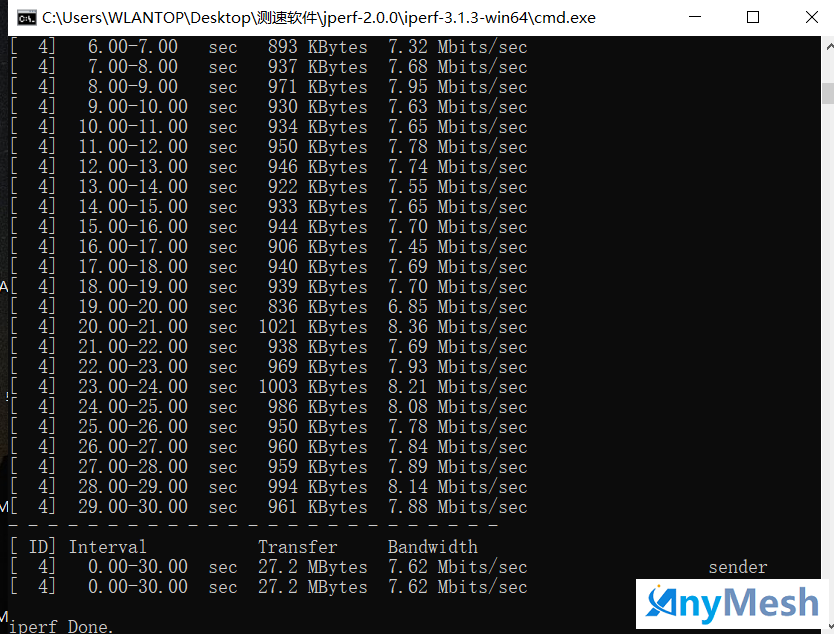

2 .60公里10MHz,20W点对点8dbi天线测试速率为7.62M
fdbe0c18db228a3eff75866088f9b04
3 .60公里10MHz,将功率调整至10W点对点8dbi天线测试速率为6.08M
1699319389512
4 .60公里10MHz,将功率调整至6W点对点8dbi天线测试速率为4.86M

8a3b97975daa2481910502ac132819a

5 .60KM10MHz,20W点对点4.5dbi天线链路显示

4e3f240bc0aa13e0af6b679d4521be9


6 .60KM10MHz,10W点对点4.5dbi天线测试速率为 4.68M
