ANYMESH-SDR-A2(20W)mesh自组网电台100km视距测试报告


ANYMESH-SDR-A2(20W)mesh自组网电台100km视距测试报告

概述

配合客户测试SDR系列mesh自组网电台在2*10W发射功率下测试5MHz、10MHz下的视距100km的TCP灌包速率。

测试环境

测试时间:2022-12-15

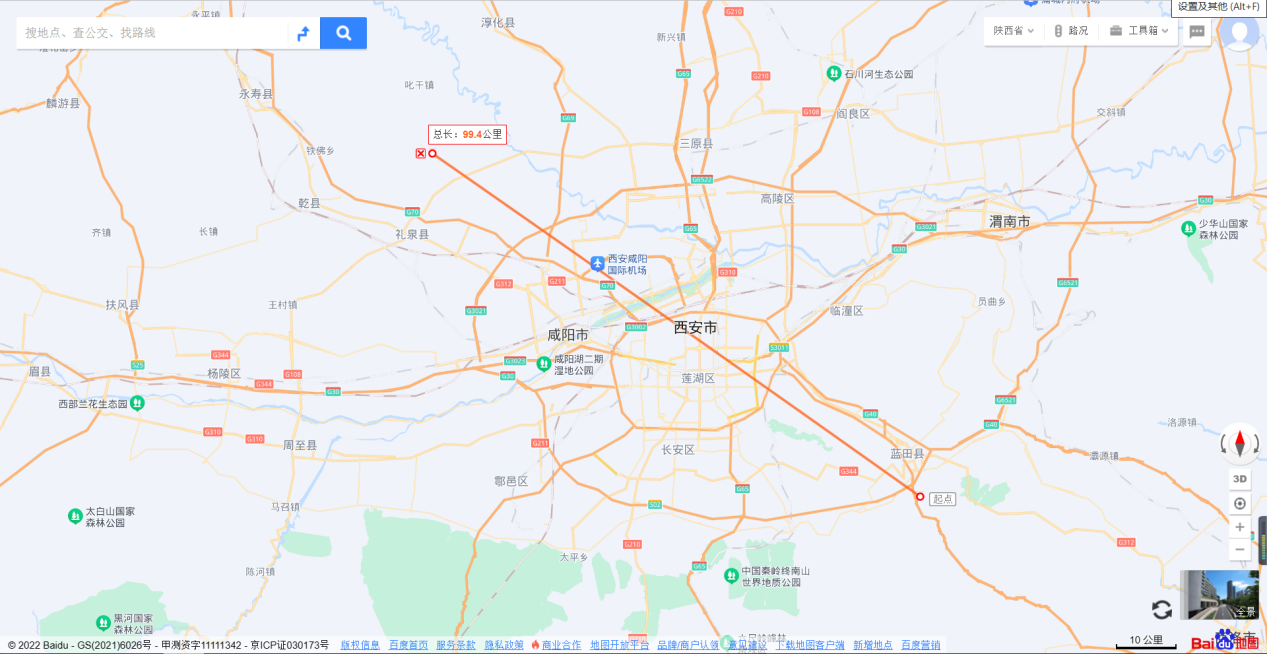

测试场景:陕西省西安市蓝田县←→陕西省咸阳市礼泉县任池村(直线距离约100km),静态布置,模拟空空通信场景,空空视距无遮挡。

硬件设备:ANYMESH-SDR-A2(20W)电台2台,8dBi全向玻璃钢天线4根,笔记本电脑2台

相关软件:iperf3测速工具

测试方法:将两台SDR系列mesh自组网电台编号为电台1和电台2,其中电台1位于任池村,电台2位于蓝田县,两端PC使用iperf3测速软件测量网络吞吐量(最大传输速率)

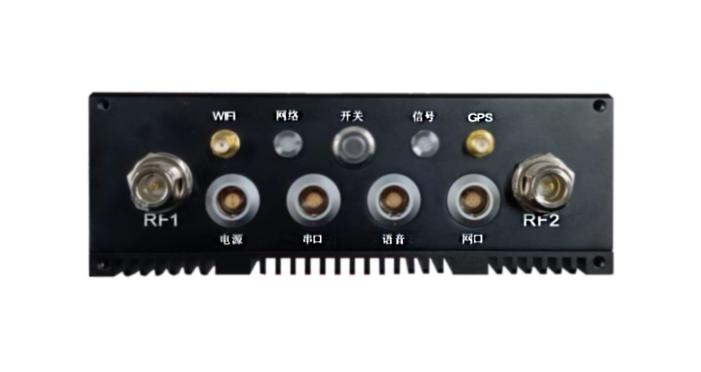

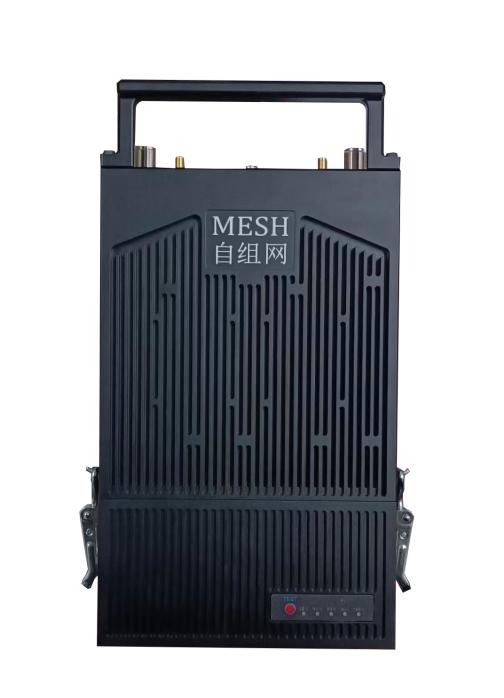

本次测试电台

(20W车载背负)

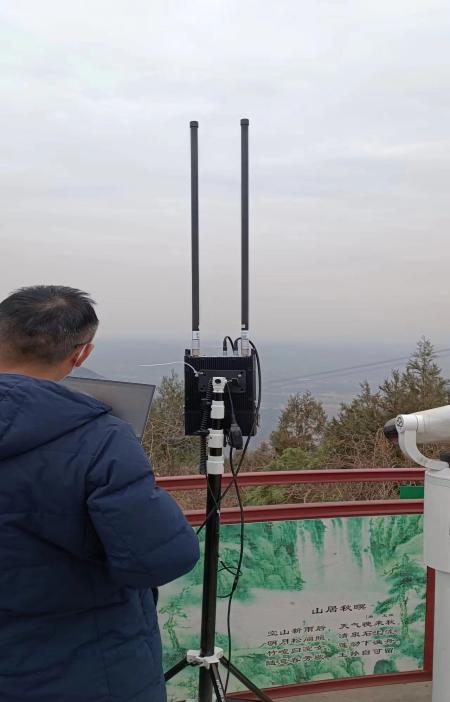

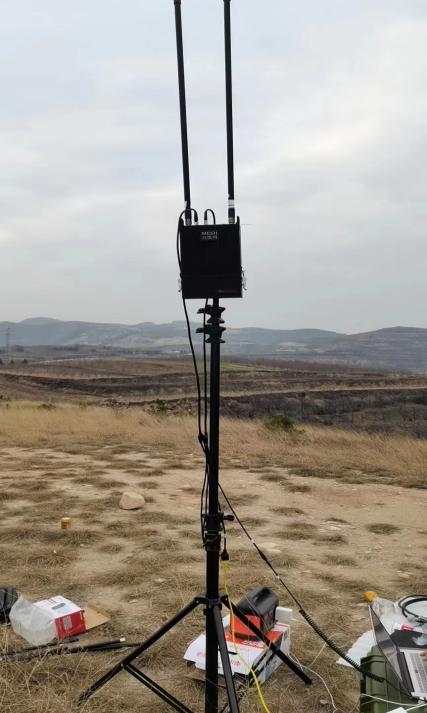

本次测试场景


3.测试数据

各个工作带宽模式下的实际灌包速率

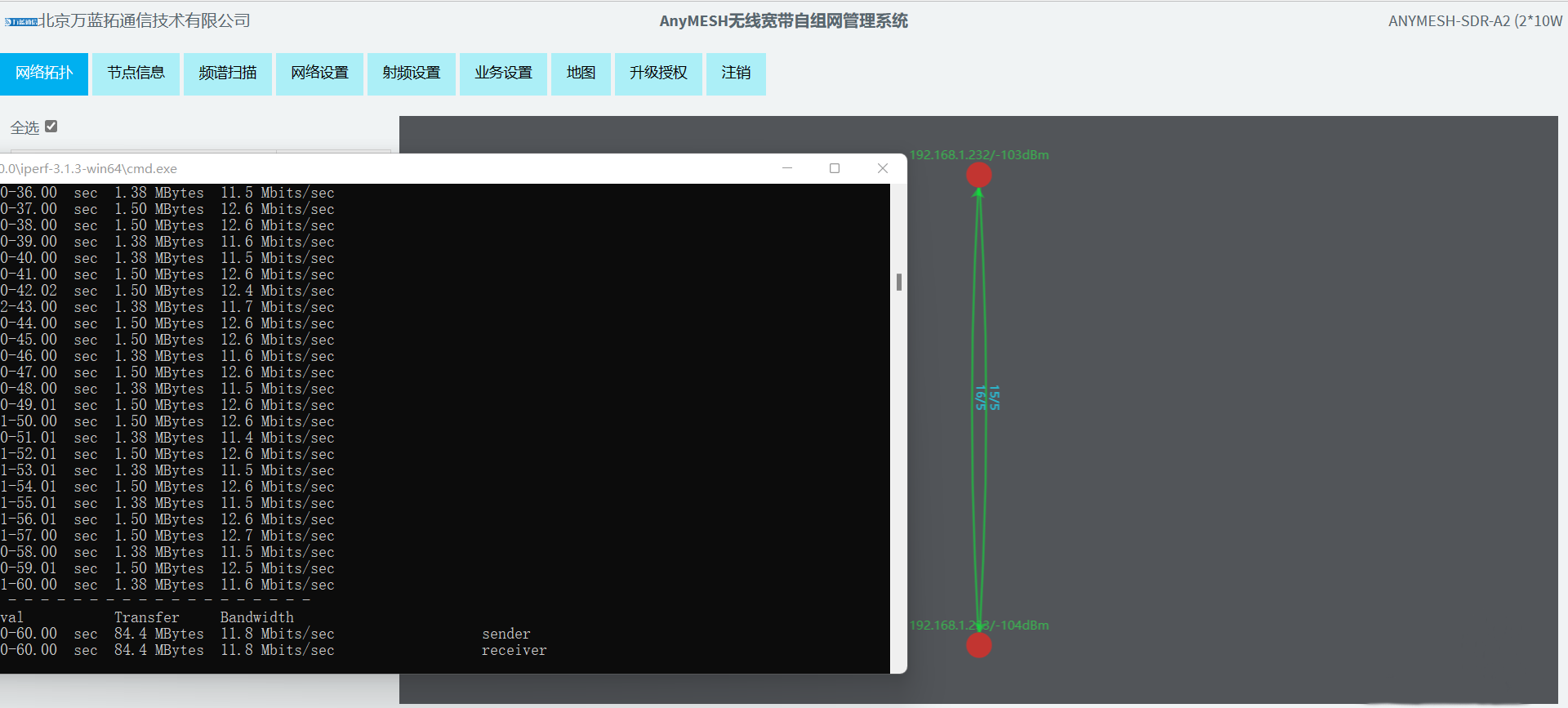

工作模式10MHz,发射功率20W,发送端灌包速率11.8Mbps


工作模式10MHz,发射功率20W接受端灌包速率11.3Mbps

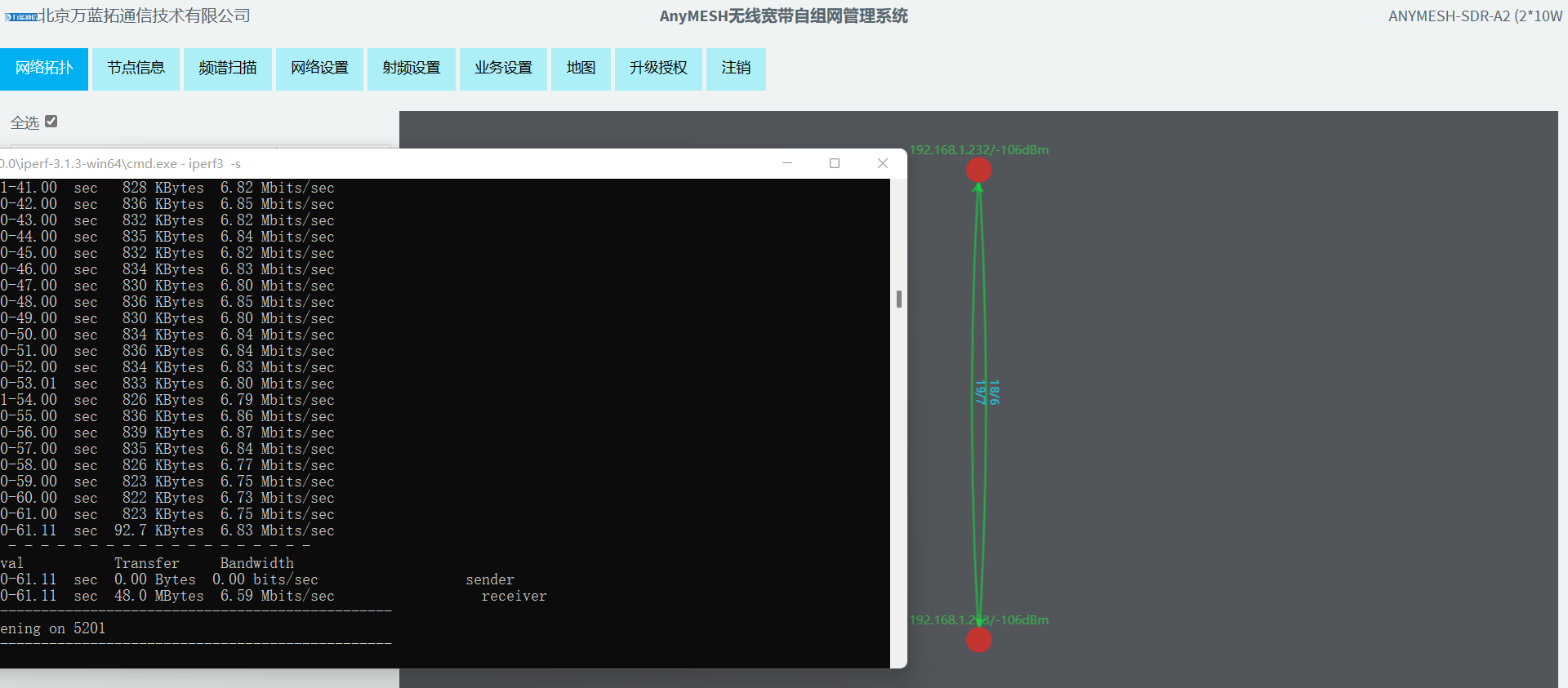

工作模式5MHz,发射功率20W,发送端灌包速率6.69Mbps


工作模式5MHz,发射功率20W,接受端灌包速率6.59Mbps

4.测试结论

ANYMESH-SDR-A2(20W)电台在空对空100km距离,发射功率20W情况下10MHz测速11.8Mbps,5MHz测速6.69Mbps。
